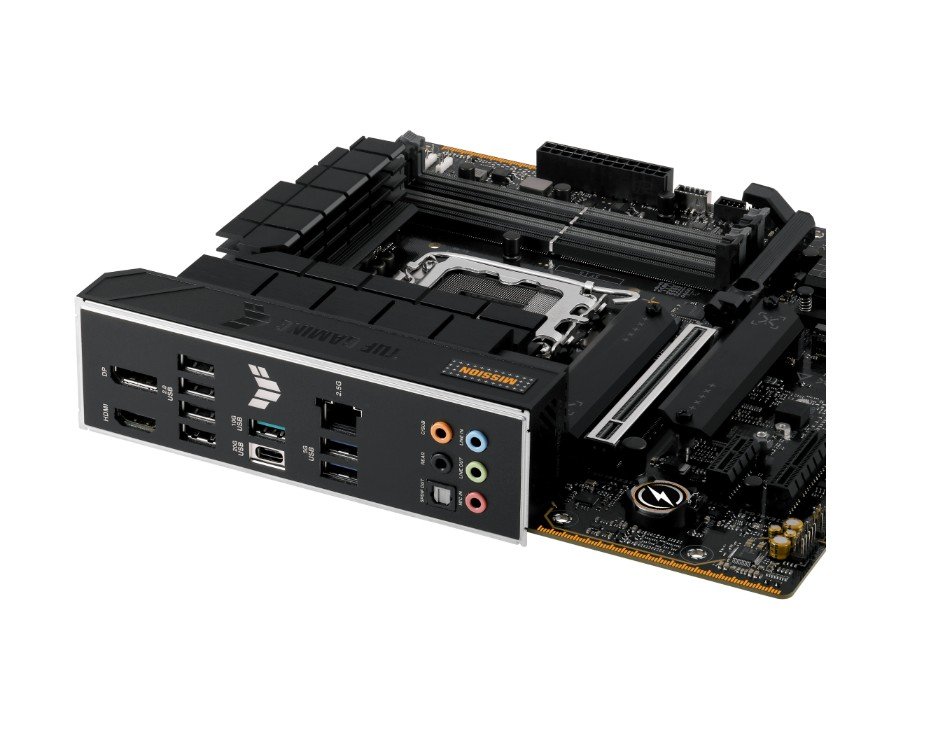

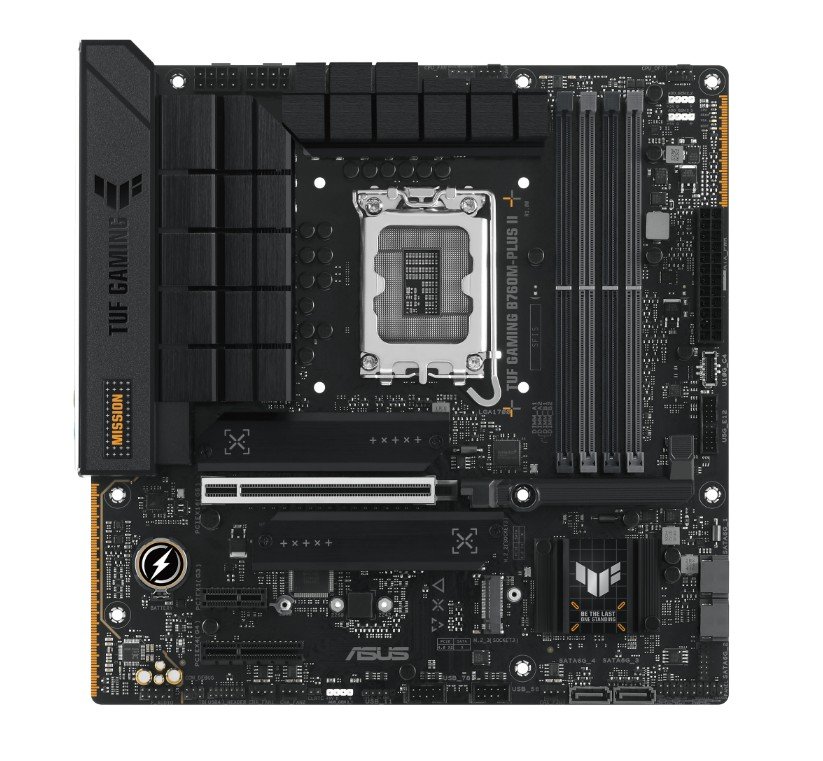

PLACA MAE ASUS TUF GAMING B760M-PLUS II - INTEL 1700 DDR5 - MATX - M.2 NVME - HDMI/DISPLAYPORT

Informações
TUF GAMING B760M-PLUS II

CPU
Intel ® Socket LGA1700 para processadores Intel ® Core ? 14ª e 13ª gerações, Intel ® Core ? 12ª geração, Pentium ® Gold e Celeron ® *
Suporta Intel ® Turbo Boost Technology 2.0 e Intel ® Turbo Boost Max Technology 3.0**
* Consulte www.asus.com para ver a lista de CPUs suportadas.
** O suporte à Tecnologia Intel ® Turbo Boost Max 3.0 depende dos tipos de CPU.
Chipset
Chipset Intel® B760

Memória
4 slots DIMM, máx. 192 GB, DDR5
7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Memória não ECC, sem buffer*
Arquitetura de memória de canal duplo
Suporta Intel® Extreme Memory Profile (XMP)
ASUS Enhanced Memory Profile II (AEMP II)
* Os tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM variam dependendo da CPU e da configuração de memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/ .
* A memória DDR5 sem ECC e sem buffer oferece suporte à função On-Die ECC.

Gráficos
1 x DisplayPort** 1 x porta
HDMI ?
*** * As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
** Suporta no máximo 4K a 60 Hz, conforme especificado em DisplayPort 1.4.
*** Suporta 4K a 60 Hz, conforme especificado em HDMI 2.1.
**** O suporte à resolução VGA depende da resolução do processador ou da placa de vídeo.

Slots de expansão
Processadores Intel ® Core ? ( 14ª , 13ª e 12ª gerações )*
1 slot PCIe 5.0 x16 Chipset
Intel ® B760
1 slot PCIe 4.0 x4
1 slot PCIe 3.0 x1
- Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.

Armazenar
Suporta 3 slots M.2 e 4 portas SATA de 6 Gb/s* Processadores
Intel ® Core ? ( 14ª , 13ª e 12ª gerações )
Slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4) Chipset
Intel ® B760**
Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
Slot M.2_3 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x2)
4 portas SATA de 6 Gb/s****
* A tecnologia Intel ® Rapid Storage suporta SATA RAID 0/1/5/10.

Ethernet
1 x Realtek 2,5 Gb Ethernet
TUF LANGuard

USB
USB traseiro (total de 8 portas)
1 porta USB de 20 Gbps (1 USB Tipo C® ) 1
porta USB de 10 Gbps (1 Tipo A)
2 portas USB de 5 Gbps (2 Tipo A)
4 portas USB 2.0 (4 Tipo A)
USB frontal (total de 8 portas)
1 conector USB de 10 Gbps (compatível com USB Tipo C® ) *
1 conector USB de 5 Gbps com suporte para 2 portas USB de 5 Gbps adicionais
3 conectores USB 2.0 com suporte para 5 portas USB 2.0 adicionais

Áudio
CODEC de áudio de alta definição Realtek 7.1 Surround Sound
- Suporta: detecção de conector, multitransmissão, redefinição de conector no painel frontal
- Suporta reprodução de até 24 bits/192 kHz
Recursos de áudio
- Blindagem de áudio
- Porta de saída óptica S/PDIF traseira
- Capacitores de áudio premium
- Camadas de PCB de áudio dedicadas

Portas de E/S do painel traseiro
1 porta USB de 20 Gbps (1 USB Tipo C® ) 1
porta USB de 10 Gbps (1 Tipo A)
2 portas USB de 5 Gbps (2 Tipo A)
4 portas USB 2.0 (4 Tipo A)
1 DisplayPort 1 porta
HDMI ?
1 porta Ethernet Realtek de 2,5 Gb
5 conectores de áudio
1 porta de saída óptica S/PDIF

Conectores de E/S internos
Relacionado a ventoinha e resfriamento
1 x conector de ventoinha de CPU de 4 pinos
1 x conector de ventoinha OPT de CPU
de 4 pinos 1 x conector de bomba AIO de 4
pinos 3 x conectores de ventoinha de chassi de 4 pinos
Relacionado a energia
1 x conector de alimentação principal de 24 pinos
2 x conectores de alimentação de +12 V de 8 pinos
Relacionado a armazenamento
3 x slots M.2 (chave M)
4 x portas SATA 6 Gb/s
USB
1 x conector USB 10 Gbps (suporta USB Tipo C® ) 1
x conector USB 5 Gbps suporta 2 portas USB 5 Gbps adicionais
3 x conectores USB 2.0 suportam 5 portas USB 2.0 adicionais
Diversos
3 x conectores endereçáveis Gen 2
1 x conector Clear CMOS
1 x conector de áudio do painel frontal (F-AUDIO)
1 x conector do painel do sistema de 20 pinos e 3 pinos com função de intrusão do chassi
1 x conector Thunderbolt ? ( USB4® )

Características especiais
ASUS TUF PROTECTION
- DIGI+ VRM (- Design de energia digital com DrMOS)
- ESD Guards
- TUF LANGuard
- Proteção contra sobretensão
- SafeSlot Core+
- E/S traseira de aço inoxidável
ASUS Q-Design
- M.2 Q-Latch
- Slot PCIe Q-Release
- Q-DIMM
- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Dispositivo de inicialização [amarelo verde])
ASUS Thermal Solution
- Dissipadores de calor M.2
- Design de dissipador de calor VRM
ASUS EZ DIY
- Protetor de alavanca de soquete de CPU
- ProCool
- Escudo de E/S pré-montado
- SafeDIMM
Aura Sync
- Conectores endereçáveis Gen 2

Recursos do software
Software exclusivo ASUS
Armoury Crate
- AURA Creator
- AURA Sync
- Fan Xpert 2+
- Economia de energia
- Cancelamento de ruído de IA bidirecional
AI Suite 3
- DIGI+ VRM
- Limpador de PC TUF GAMING Processamento de áudio CPU-Z
DTS
Norton 360 para jogadores (teste gratuito de 60 dias)
WinRAR (teste gratuito de 40 dias)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

BIOS
ROM Flash de 128 Mb, BIOS UEFI AMI

Gerenciabilidade
WOL por PME, PXE

Acessórios
Cabos
2 cabos SATA 6Gb/s
Diversos
1 pacote de borracha M.2
1 adesivo TUF GAMING
2 pacotes de parafusos para SSD M.2
Documentação
1 cartão de certificação TUF
1 guia de início rá
Atributos
Marca:
Asus
Part Number:
90MB1HD0-M0EAY0
EAN:
4711387469798
Largura (bruto) [m]:
0.260
Profundidade (bruto) [m]:
0.110
Peso (bruto) [Kg]:
1.650
Altura (bruto) [m]:
0.260
Socket Placa Mãe:
LGA1700 ? 12ª_13ª_14ª Geração (Alder/Raptor/Meteor Lake)
Chipset Placa Mãe:
Intel B760
Garantia Fabricante:
1 Ano com Fabricante
Slots de Memória:
4
Tipo de Memória:
DDR5
Memória Clock:
7800/5200(O.C)/4800 MHz
Capacidade de Memória:
192GB
Suporta CPU até:
170W
Suporta CPU at:
125W
Saídas de Vídeo:
HDMI, DP
PCIe Express x16:
1 x PCI Express 5.0 X16
PCIe Express x1:
1
Slots PCI Placa Mãe:
Não
Audio Placa Mãe:
Realtek 7.1
Rede:
10/100/1000/2500
Sata 3 GB/s:
Não
Sata 6 GB/s:
4
Portas USB 2.0:
4
Portas USB 3.0:
Não
Conexões HDMI:
1x HDMI 2.1
PS2:
Não
Serial:
Não
Porta Paralela:
Não
Formato:
M-ATX
RAID:
0,1,5,10
Fabricante:
ASUS
Portas USB 3.1 (Tipo C):
Não
Portas USB 3.1 (Tipo A):
Não
Conexão M.2:
3x M.2 ? 2242/2260/2280/PCIE 4.0 x2/x4
Sata Express:
Não
WIFI 6:
NÃO
WiFi:
NÃO
Portas USB 3.2 (Tipo C):
1
Portas USB 3.2 (Tipo A):
1
Portas USB 3.2:
2
Portas USB 3.1:
Não
PCIe Express x4:
Sim
